Které díly spojovací prvky obsahují?

Spojovací prvky obvykle zahrnují následujících 12 typů částí: šrouby, čepy, šrouby, matice, samoléčkové šrouby, dřevěné šrouby, podložky, opěrné kroužky, nýty, komponenty a spojovací páry a svarové čepy.

1. Šroub: Typ upevňovacího prvku sestávajícího z hlavy a šroubu (válcové tělo s vnějšími vlákny), které je třeba spojit s maticí pro připevnění a propojení dvou částí s otvory. Tento typ připojení se nazývá šroubové připojení. Pokud je matice odšroubována od šroubu, může tyto dvě části oddělit, takže připojení šroubu je odnímatelné spojení.

2. Stud: Typ upevňovacího prvku, který nemá hlavu a má na obou koncích pouze externí vlákna. Při připojení musí být jeden konec zašroubován do části s vnitřním závitovým otvorem a druhý konec musí projít částí skrz otvor a pak musí být zašroubována matice, i když jsou tyto dvě části pevně spojeny jako celek. Tento typ připojení se nazývá šroubové připojení a je také odnímatelné připojení. Používá se hlavně v situacích, kdy jedna z připojených částí má velkou tloušťku, vyžaduje kompaktní strukturu nebo není vhodná pro připojení šroubu kvůli časté demontáži.

3. šroub: Je to také typ upevňovacího prvku sestávajícího z hlavy a šroubu, který lze rozdělit do tří kategorií podle jejich použití: strojové šrouby, nastavené šrouby a speciální šrouby. Šrouby stroje se používají hlavně pro upevňovací spojení mezi částí s dírou s závitem a součástí s průchozí dírou, bez potřeby matice (tento typ připojení se nazývá šroubové připojení, které je také odnímatelné připojení; může být také použity ve spojení s maticí pro upevňovací spojení mezi dvěma částmi s otvorem). Utahovací šrouby se používají hlavně k opravě relativní polohy mezi dvěma částmi. Pro zvedání dílů se používají šrouby speciálního účelu, jako jsou zvedací šrouby.

4. Matice: S vnitřními otvory s závitem, obvykle ve tvaru plochého hexagonálního sloupce, ale také ve tvaru plochého čtvercového sloupce nebo plochého válcového tvaru, používaného ve spojení s šrouby, šrouby nebo strojovými šrouby, aby se připevnily a připojily dvě části do celku.

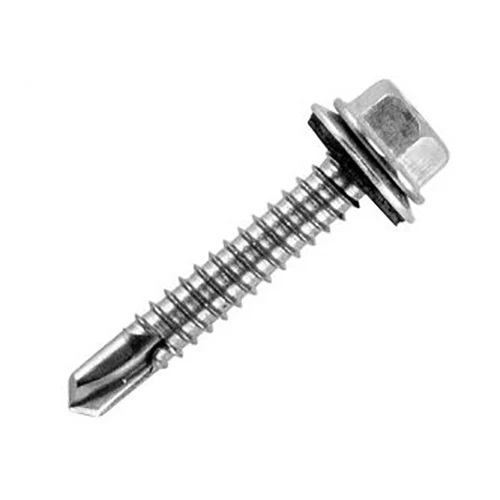

5. Self Tapping Screw: Podobně jako šrouby stroje, ale vlákno na šroubu je specializované vlákno pro vlastní šrouby. Používá se k připevnění a připojení dvou tenkých kovových komponent do jedné jednotky, je třeba předem vyrobit malé otvory. Vzhledem k vysoké tvrdosti těchto šroubů mohou být přímo zašroubovány do otvorů komponent, aby se vytvořily responzivní vnitřní vlákna.

6. Dřevěné šrouby: Podobně jako šrouby stroje, ale závit na šroubu je specializovaný dřevěný šroubový závit, který může být přímo zašroubován do dřevěné komponenty (nebo části), aby bezpečně spojil kovovou (nebo nekovorovou) část s proklouznutím k dřevěné komponentě. Tento typ připojení je také odnímatelné připojení.

7. těsnění: typ upevňovacího prvku s plochým kruhovým tvarem. Umístěno mezi podpůrnou plochou šroubů, šroubů nebo matic a povrch spojovacích částí, hraje roli při zvyšování kontaktní plochy spojovaných částí, snižování tlaku plochy jednotku a ochraně povrchu připojených částí před poškozením; Další typ elastické podložky může také zabránit uvolnění matice.

8. Opěrné kroužek: Používal se nainstalován v drážce hřídele nebo na drážce strojů nebo zařízení hřídele, hraje roli při zabránění částí na hřídeli nebo otvoru v pohybu doleva a doprava.

9. Prodej: Hlavně pro polohování dílů doleva a doprava lze některé použít také pro připojení dílů, upevnění dílů, přenosu energie nebo uzamykací spojovací prvky.

10. nýt: Typ upevňovacího prvku sestávajícího z hlavy a stopky, používaný k upevnění a připojení dvou perforovaných částí (nebo komponent) do jednoho kusu. Tento typ spojení se nazývá nýtová připojení, zkráceno jako strhující. Patří k nevyjímatelným odkazům. Protože pokud jsou dvě připojené části odděleny, musí být nýty na částech rozbité.

11. Komponenty a sady připojení: Komponenty jsou typ upevňovacího prvku dodávaného v kombinaci, jako je strojový šroub (nebo šroub, samo -dodávaný šroub) dodávaný v kombinaci s plochou podložkou (nebo pružinovou pračkou, uzamykací podložkou); Spojovací pár odkazuje na typ upevňovacího prvku, který kombinuje specifický typ šroubu, matice a podložky, jako je vysoce pevný velký šestiúhelníkový šroub spojovací pár používaný v ocelových konstrukcích.

12. Svařovací hřebík: heterogenní upevňovací prvek sestávající z nehtové tyče a nehtové hlavy (nebo žádné hlavy nehtu), která je svařována tak, aby připojila jiné pevné komponenty k části (nebo komponentě) pro další spojení s jinými částmi.
